方位精度: 0.2° @横滚或俯仰<65°
俯仰精度: 0.2° @横滚±30°，俯仰±30°
接 口: TTL/232

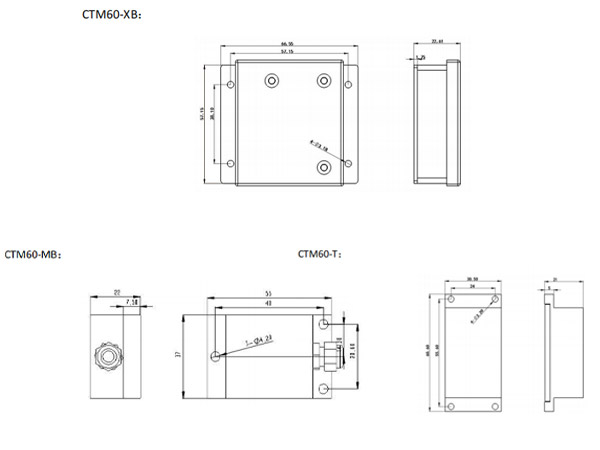

封装尺寸：提供多封装尺寸
防护等级：IP55
工作温度: -40~85 °C

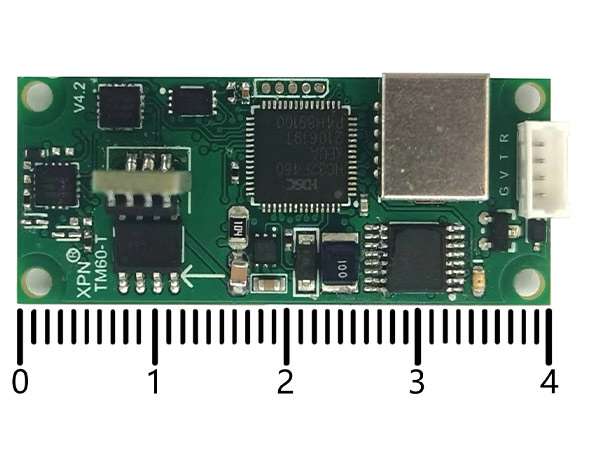

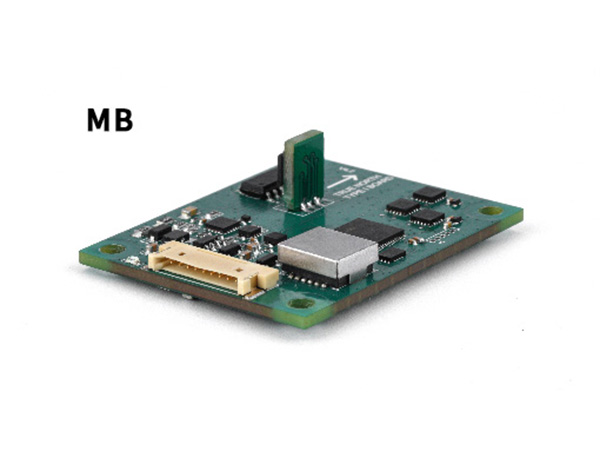

CTM60 系列真北磁方位仪（以下简称：磁方位仪）具有体积小、功耗低、方位精度高等特点，适合应用于很多场景。
磁方位仪提供硬磁和软磁补偿算法，用以修正磁场畸变效应。还可以自动提供相对于真北（地理北）的磁偏角补偿。
提供 RS-232、TTL 接口。

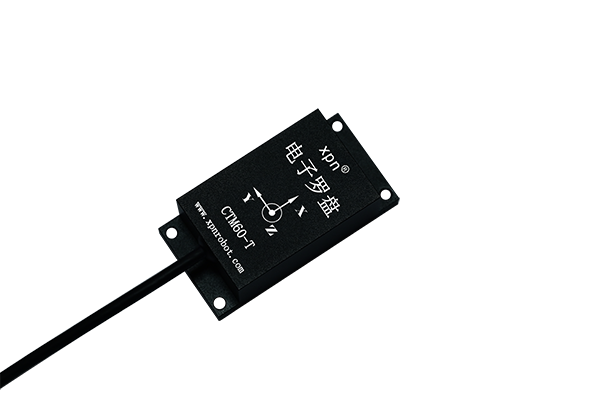

采用无磁铝制外壳，结构防水，安装方便。
工作温度范围-40℃～85℃，存储温度范围-55℃～125℃。
特性 | 条件 | 最小 | 典型 | 最大 | 单位 |
方位 | |||||
测量范围 |
| 0°～360° | |||
精度（dqrms） | 横滚或俯仰＜65° | - | 0.2 | ° | |
横滚或俯仰＜85° | - | 0.4 | |||
分辨率（rms） | 0.1 | ° | |||
重复性（rms） | 循环3次，0° 至 360°, 水平 | 0.05 | ° | ||
最大倾斜角 | ±85 | ° | |||
横滚俯仰 | |||||
横滚范围 | 默认航向 | ±180° | ° | ||
俯仰量程 | 默认航向 | ±90° | ° | ||
精度（dqrms） | 横滚±30°，俯仰±30° | 0.2 | ° | ||
分辨率 | 0.01 | ° | |||
重复性（dqrms） | 0.05 | ° | |||
全球性应用 | |||||
应用范围 | 南半球、北半球 | - | |||
数字接口 | |||||
波特率 | 用户可选择波特率 | 300 | 38400 | 115200 | Baud |
接口格式 | RS232/TTL | ||||
通信参数 | n,8,1 | ||||
TTL输出/输出电压 | 0～3.3 | V | |||
上电延迟 | 300 | msec | |||
休眠延迟 | 80 | msec | |||
最大采样率 | 30 | samples/sec | |||
绝对最大值 | |||||
供电 | -0.3 | 45 | V | ||
温度 | 工作温度 | -40 | +85 | °C | |
存储温度 | -55 | +125 | °C | ||
60.60*30.50*21.00mm
