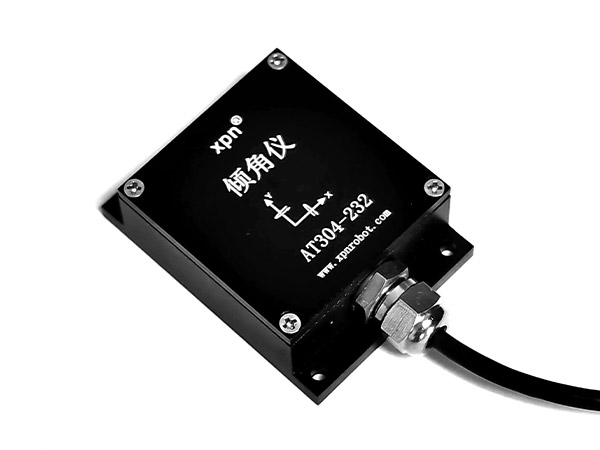

小型化倾角传感器
小型化倾角传感器
小型化倾角传感器
小型化倾角传感器

小型化倾角传感器

精度:0.05

量程:横滚±180°,俯仰:±90°

接口形式:232/TTL

工作电压:3.8-9V

分辨率:0.03

工作温度:-40~85 ℃

特点:体积小,多封装尺寸

  • 产品介绍
  • 应用范围
  • 性能参数
  • 尺寸图
  • 资料下载

产品介绍


AT304 系列倾角仪(以下简称:倾角仪)体积小、功耗低、精度高等特点使其适合应用于很多场景。例如:医疗器械、铁道系统、楼宇建筑、军事自动化、地质勘查、通信、热力、水务、电力等行业。

应用范围

铁路系统应用

铁路系统应用

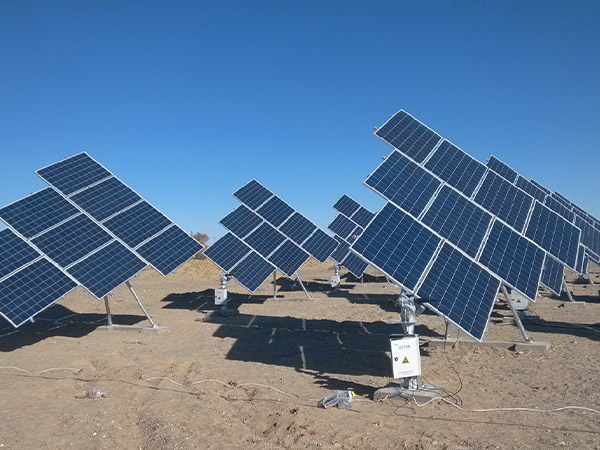

太阳能自动跟踪

太阳能自动跟踪

塔杆倾斜检测

塔杆倾斜检测

工程车角度控制

工程车角度控制

桥梁检测

桥梁检测

医疗设备角度控制

医疗设备角度控制

铁路系统应用

铁路系统应用

太阳能自动跟踪

太阳能自动跟踪

塔杆倾斜检测

塔杆倾斜检测

工程车角度控制

工程车角度控制

桥梁检测

桥梁检测

医疗设备角度控制

医疗设备角度控制

性能参数


特性

条件

最小

典型

最大

单位

横滚俯仰

横滚范围



±180°


°

俯仰范围



±90°


°

精度(dqrms



0.05


°

分辨率



0.03


°

重复性(dqrms



0.03


°

数字接口

波特率

用户可选择波特率

300

38400

115200

Baud

接口格式



RS232/TTL



上电延迟



<360


msec

休眠延迟



<80


msec

最大采样率



30


samples/sec

绝对最大值

供电电压


-0.3


45

V

温度

工作温度

-40


+85

°C

存储温度

-40


+125

°C

质量符合性

高温

GJB150.3A-2009

符合

低温

GJB150.4A-2009

符合

振动

GJB150.16A-2009

符合

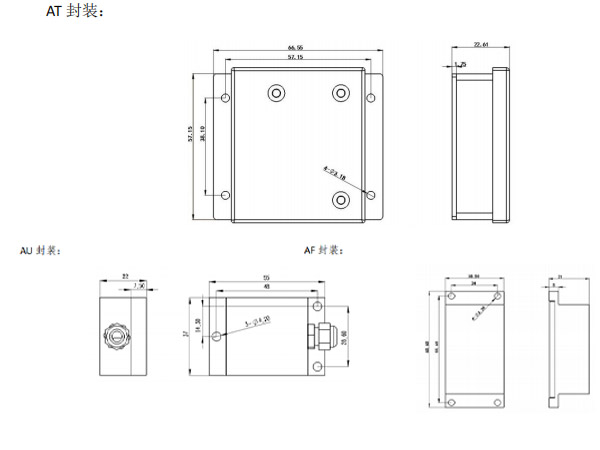

尺寸图

尺寸

资料下载

AT304系列倾角仪操作手册v2.0

CAT304系列倾角传感器模块操作手册
