精度(PK-PK) ±0.1° @±80°量程
±0.3° @±85°量程
分辨率：±0.02°
供电范围：18-30V
全国产化、低延时

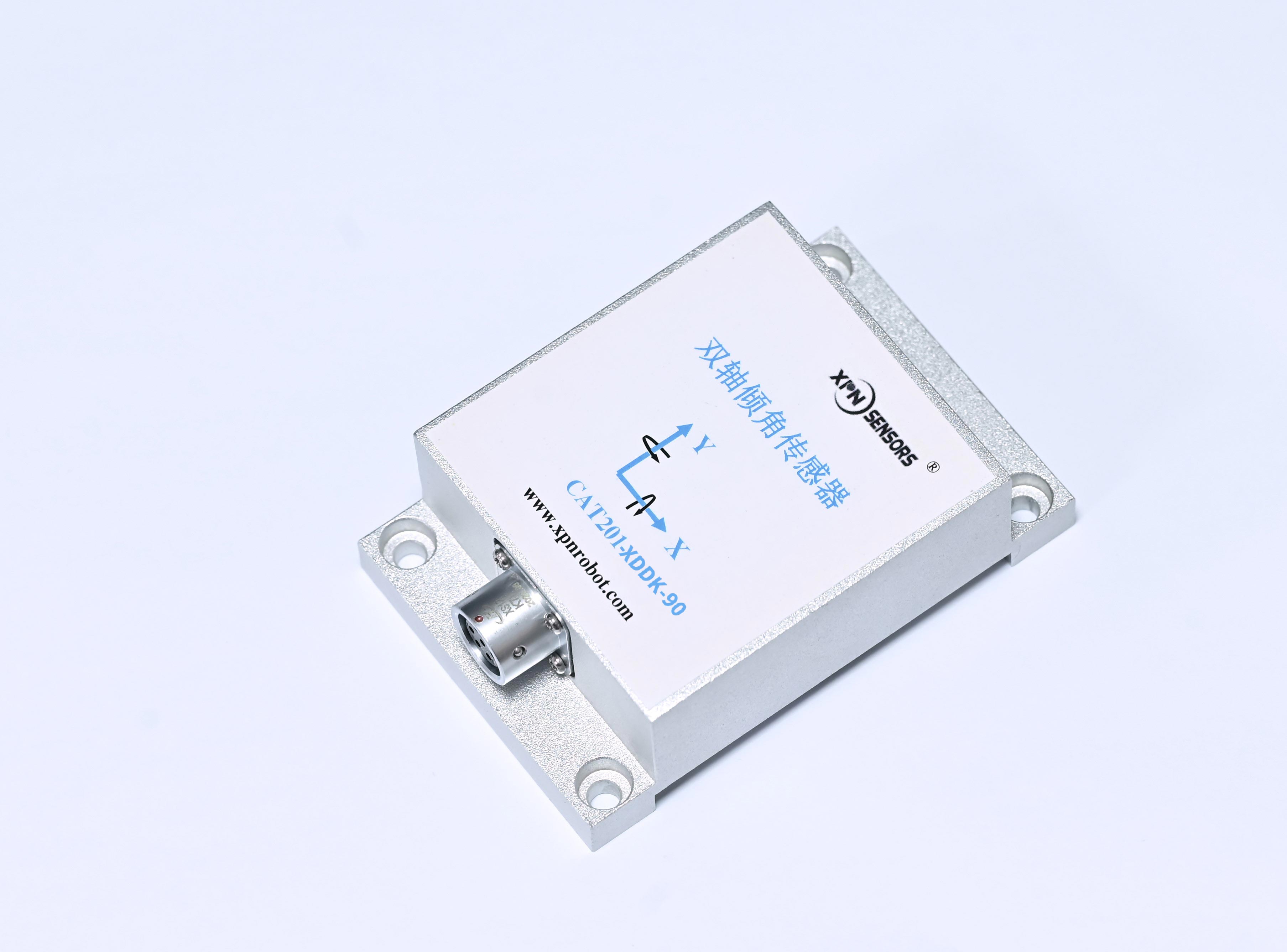

CAT201-XDDK系列倾角传感器国产化水平达到百分之百，采用高性能加速度传感器和微处理器，通过对重力加速度信号的数字化处理降低测量信号的噪声，提高测量数据的稳定性，确保测量的实时性和精准度。产品的电源接口和通信接口采用电磁兼容处理，保证产品的可靠性。
CAT201-XDDK系列倾角传感器精度等级0.1度，完全兼容AT201系列倾角传感器，也可替代同等级的其它产品，特别是需要实现国产化需求的客户。
CAT201-XDDK系列倾角传感器具有零点校准、地址号设置、HEX和ASCII-PR输出格式选择等功能，用户可以灵活选择使用。
产品角度量程：±90度。产品硬件接口有：TTL、RS-232、RS-485、RS-422，软件接口协议兼顾直观性和数据安全性，易于用户的操作和使用。
1.电气参数
特性 | 条件 | 最小 | 典型 | 最大 | 单位 |
供电电压 | 9 | 12/24 | 30 | V | |
工作电流 | 供电电压12V，无负载 | 15 | mA | ||
存储温度 | -55 | 125 | ℃ | ||
工作温度 | -40 | 85 | ℃ |
2.性能指标
特性 | 条件 | 最小 | 典型 | 最大 | 单位 |
测量范围 | 90 | º | |||
精度（pk-pk） | 测量温度25℃、测量范围±80° | 0.1 | º | ||
测量温度25℃、测量范围±85° | 0.3 | º | |||
分辨率 | 测量温度25℃ | 0.02 | º | ||
线性度 | 测量温度25℃、测量范围±30° | 0.5 | % | ||
重复性 | 测量温度25℃ | 0.05 | º | ||
稳定性 | 测量温度25℃、时间间隔一周 | 0.1 | º | ||
热零点漂移 | 温度范围：-40℃～85℃ | 0.006 | º/℃ | ||
数据更新率 | 输出方式为连续输出 | 1 | 3 | 5 | Hz |
波特率 | RS232、RS485、RS422 | 4800 | 9600 | 512000 | Baud |
通信参数 | RS232、RS485、RS422 | 9600，n，8，1 | |||
3.机械特性
连接器 | 金属接头（标准线长5m） | ||
防护等级 | IP65/IP55 | ||
重量 | 军绿铝制外壳 | 310±10 | g |
军绿铸铁外壳 | 645±10 | g | |

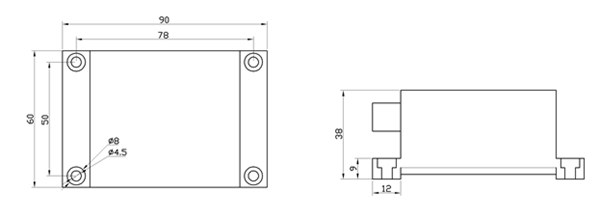

尺寸 | 长：90宽：60高：38 | mm | |
