精度： ±1°(标定后)
分辨率：±0.2°
周围磁场环境：±2Gs
接口：RS-232 RS-485
100%国产化、体积小、低成本
CLP3200系列为北京信普尼科技有限自主研制生产的平面电子罗盘，国产化率达到百分之百。内置双轴磁场传感器。输出方位是罗盘指北轴线与地磁北线在水平面投影的夹角。
罗盘仅可在水平面情况下测量磁北方位。
罗盘可对干扰磁场进行硬磁补偿，具有方位零点修正功能。
用户可根据需求选择TTL、RS-485、RS-232硬件接口;

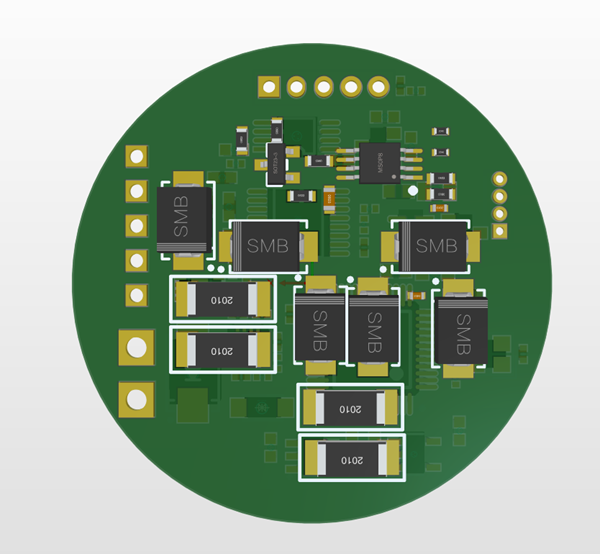

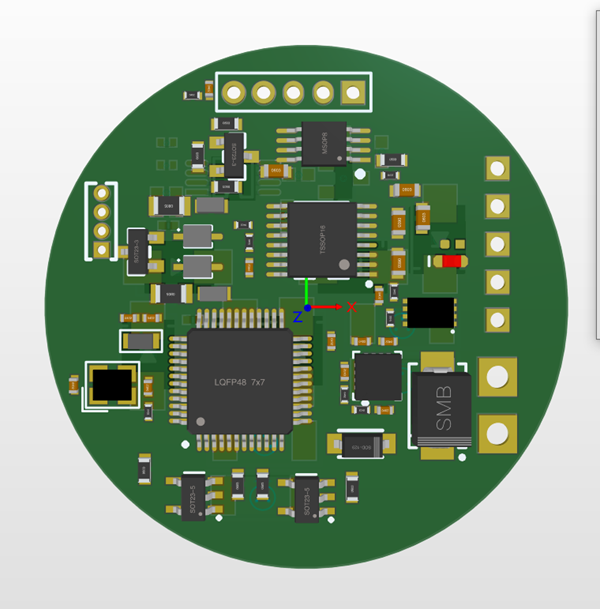

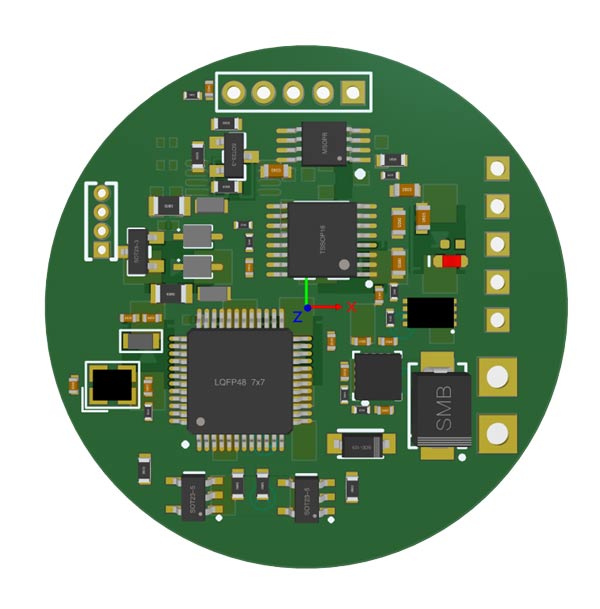

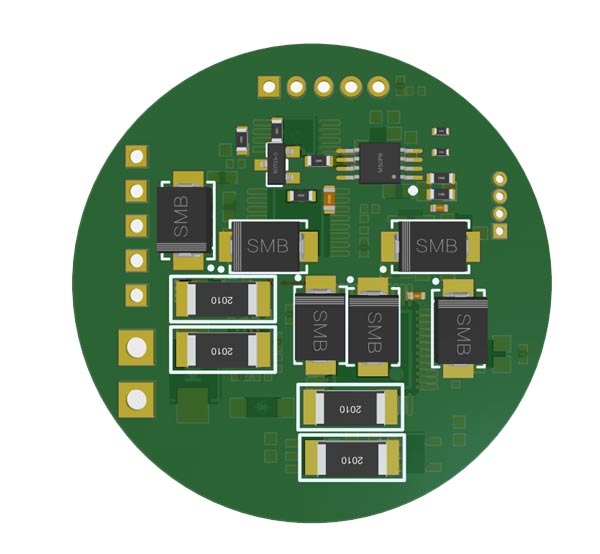

产品无封装，方便安装。
工作温度范围-40℃到+80℃;保存温度-50℃到+90℃。
该产品具有成本低廉，稳定性好的特点，适合批量生产的产品。
可广泛应用于车载定点双向卫星通讯设备、船载动中卫星电视接收设备、车载动中卫星电视接收设备、车载定向无线电检测设备及车载雷达天线。
传感器性能参数如下表
特性 | 条件 | 最小 | 典型 | 最大 | 单位 |
供电电压 | 直流 | 4.5 | 5 | 5.5 | V |
工作电流 | 供电电压=5V | 30 | 35 | 40 | mA |
稳定时间 | 测量温度25℃ | 5 | sec | ||
磁场范围 | 周围磁场环境 | -2 | 2 | Gauss | |
精度 | 测量温度25℃、用户标定后 | ±1 | º | ||
分辨率 | 测量温度25℃ | ±0.2 | º | ||
线性 | 测量温度25℃ | ±0.7 | ±1 | % | |
重复性 | 测量温度25℃ | ±0.4 | º | ||
稳定性 | 测量温度25℃，时间间隔24小时 | ±0.6 | º | ||
热零点漂移 | 温度范围：-40℃—80℃ | ±0.04 | ±0.06 | º/℃ | |
最大干扰磁场*1 | 20 | Gauss | |||
数据更新率 | 输出方式为连续输出 | 3 | Hz | ||
波特率 | RS232、RS485 | 9600 | Baud | ||
通信参数 | RS232、RS485 | 9600,n,8,1 | |||
存储温度 | 周围环境温度 | -50 | 90 | ℃ | |
工作温度 | 周围环境温度 | -40 | 80 | ℃ | |
重量 | 无封装 | 4 | 6 | 8 | g |
外形尺寸 | 无封装 | 直径：50高：16 | mm | ||
*在该磁场环境下工作不会损坏内部的磁场检测传感器，对于正常工作范围小于±2高斯的产品，在20高斯磁场环境下不能正常反应磁场变化，如果必须要在这种条件下使用罗盘，需要和工厂说明对产品进行特别处理。
