高精度倾角传感器
高精度倾角传感器
高精度倾角传感器
高精度倾角传感器

高精度倾角传感器

精度:0.005°

量程:30°

接口形式:232/485/422/TTL/CAN/SV

工作电压:9-30V

分辨率:0.002

防护等级:IP65/IP55

工作温度:-40~85 ℃

  • 产品介绍
  • 应用范围
  • 性能参数
  • 尺寸图
  • 资料下载

产品介绍

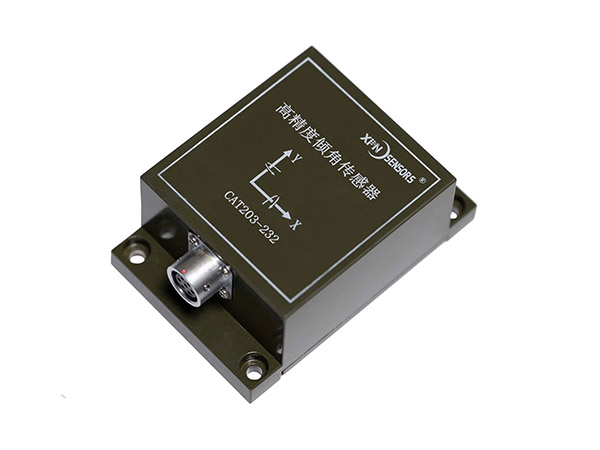

CAT203 系列倾角传感器采用高性能加速度传感器和高性能微处理器,通过对重力加速度信号的数字化处理降低测量信号噪声,提高测量数据稳定性,确保测量实时性和精准度。产品电源接口和通信接口采用电磁兼容处理,保证产品可靠性。

产品量程:±30 度。产品硬件接口有:TTL、RS-232、RS-485、RS-422,软件接口协议兼顾直观性和数据安全性,易于用户操作和使用。

应用范围

铁路系统应用

铁路系统应用

太阳能自动跟踪

太阳能自动跟踪

塔杆倾斜检测

塔杆倾斜检测

工程车角度控制

工程车角度控制

桥梁检测

桥梁检测

医疗设备角度控制

医疗设备角度控制

铁路系统应用

铁路系统应用

太阳能自动跟踪

太阳能自动跟踪

塔杆倾斜检测

塔杆倾斜检测

工程车角度控制

工程车角度控制

桥梁检测

桥梁检测

医疗设备角度控制

医疗设备角度控制

性能参数


特性

条件

最小

典型

最大

单位

测量范围




30

º

精度(pk-pk)

测量温度25℃、测量范围±30°

0.003

0.005

0.007

º

分辨率

测量温度25℃


0.002


º

线性度

测量温度25℃、测量范围±30°


0.01


%

重复性

测量温度25℃


0.001


º

稳定性

测量温度25℃、时间间隔一周


0.007


º

热零点漂移

温度范围:-40℃—85℃


0.0008


º/℃

数据更新率

输出方式为连续输出

1

3

5

Hz

波特率

RS232、RS485、RS422

4800

9600

512000

Baud

通信参数

RS232、RS485、RS422

9600,n,8,1


尺寸图

尺寸

资料下载

CAT203操作手册

CAT203-SV电压倾角操作手册
